永磁筒式干式磁选机的结构特征

文章出处：远力除铁器人气：发表时间：2017-01-16 14:02:37【大中小】

永磁筒式干式磁选机的结构特征,永磁筒式磁选机是我公司专为中国磁性贫铁矿设计的新型干选设备.此种设备特别适用于风化砂,沙蚂蚁,火山岩等柔软性的矿物.自2000年推出CTG干式磁选机以来,该产品广泛应用于山东,山西,河南,河北,陕西,甘肃,内蒙古,辽宁,安徽,湖北,四川,贵州,西藏和新疆,为选矿客户创造了相当大的经济效益,我们做的干选产品深得大多数用户的信任和赞誉.

1.永磁筒式干式磁选机的结构特征

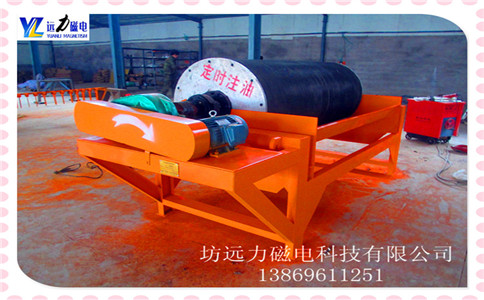

本机主要由永磁辊,调节机构,减速机,电机,机架等部件组成.
1.1永磁筒式干选磁选机是磁分离器的关键部件,由气缸,永磁体系,盖,轴,轴承套和轴承组成.
1.2气缸用不锈钢板卷入,通过端盖,轴承组,轴承,支撑轴,气缸和磁系统距离不大于4mm.
1.3变速装置由JZQ减速机,皮带轮,皮带,驱动轴和气缸连接,驱动气缸旋转.
4,框架通过型材焊接到结构件中,承担所有重量,通过锚固螺栓固定在基础上.
5,磁偏角调节装置用于调节磁系统的偏转角,螺杆上的旋转杆,杆通过轴偏转,使磁系固定在轴上也随偏转.
